Jakie są przepisy dotyczące zakopania kabla elektrycznego w ziemi?
Przepisy dotyczące zakopywania kabli elektrycznych w ziemi odgrywają kluczową rolę w zapewnieniu zarówno bezpieczeństwa, jak i niezawodności przesyłu energii. Istotnym elementem jest głębokość zakopania kabli, która powinna wynosić minimum 60 cm w przypadku poziomych linii.
W miejscach, gdzie istnieje większe ryzyko uszkodzeń, takich jak:
- drogi,
- tereny budowy,
- inne miejsca o wysokim ryzyku.
Warto posunąć się do głębszego zakopania. Zasady zawarte w normie N-SEP-E-004 szczegółowo regulują sposób układania kabli i nakładają obowiązek stosowania odpowiednich osłon.
Rury ochronne oraz folie ostrzegawcze to tylko niektóre z elementów, które mogą znacząco zredukować ryzyko uszkodzeń. Ochrona kabli jest niezbędna, aby zminimalizować wpływ czynników zewnętrznych oraz zabezpieczyć je przed uszkodzeniami w trakcie prowadzenia robót ziemnych.
Nie bez znaczenia jest również oznakowanie trasy, po której biegną kable. Oznaczenia muszą być solidne i jednoznacznie wskazywać na obecność przewodów, co ma istotne znaczenie podczas wszelkich prac budowlanych.
Różnorodne warunki otoczenia oraz rodzaj podłoża, na którym kable są układane, wpływają na wybór odpowiednich technologii i głębokości ich zakopania. Warto przy tym rozważyć czynniki, takie jak:
- wilgotność gleby,
- bliskość innych instalacji.
Przestrzeganie powyższych reguł jest niezwykle ważne; ich ignorowanie może prowadzić do poważnych następstw. Uszkodzenia kabli nie tylko skutkują przerwami w dostawie energii, ale także mogą stwarzać zagrożenie dla użytkowników. Dlatego też warto zachować ostrożność i ściśle trzymać się norm, aby zapewnić bezpieczeństwo przy zakopywaniu kabli elektrycznych w ziemi.
Jakich norm należy przestrzegać podczas układania kabli w ziemi?
Podczas układania kabli w ziemi kluczowe jest przestrzeganie normy N-SEP-E-004. Dokument ten precyzuje wymagania dotyczące:
- głębokości,
- wyboru materiałów,
- metod zabezpieczających instalacje.
Kable energetyczne powinny być umieszczone przynajmniej 60 cm pod powierzchnią, a w miejscach, gdzie istnieje większe ryzyko uszkodzeń, ta głębokość powinna być jeszcze większa. Aby skutecznie chronić kable, warto używać specjalnych osłon, takich jak rury karbowane z PVC, które zabezpieczają je przed mechanicznymi uszkodzeniami oraz niekorzystnym wpływem środowiska. W rejonach narażonych na uszkodzenia, na przykład w miejscach, gdzie poruszają się pojazdy, konieczne są dodatkowe zabezpieczenia.
Niezwykle istotne jest także odpowiednie oznakowanie trasy kablowej. Folie ostrzegawcze są kluczowe dla zapewnienia bezpieczeństwa podczas prac budowlanych. Planując rozmieszczenie kabli, warto wziąć pod uwagę różne warunki gruntowe oraz typ podłoża. W okolicach z podmokłymi glebami należy unikać osiadania, co mogłoby negatywnie wpłynąć na izolację kabla. Ponadto, nie można zapomnieć o bliskości innych podziemnych instalacji, które mogą utrudnić nowe wykopy.
Przestrzeganie przepisów to podstawa. Lekceważenie norm grozi uszkodzeniem kabli, przerwami w dostawie energii oraz stwarza zagrożenie dla bezpieczeństwa użytkowników. Z tego powodu osoby odpowiedzialne za układanie kabli muszą być dobrze zaznajomione z obowiązującymi regulacjami i umieć je stosować w praktyce.
Co to jest norma N-SEP-E-004 i jakie ma znaczenie?
Norma N-SEP-E-004 to kluczowy dokument w Polsce, który stanowi fundament dla bezpiecznego i wydajnego układania kabli elektroenergetycznych pod ziemią. Zawiera szereg wytycznych dotyczących minimalnej głębokości, na jakiej powinny być zakopywane te kable, która musi wynosić przynajmniej 60 cm. W miejscach szczególnie narażonych na uszkodzenia wymagania są jeszcze bardziej restrykcyjne.
Ta norma została wprowadzona w celu zastąpienia wcześniejszych przepisów, dostosowując się do aktualnych potrzeb związanych z instalacjami podziemnymi. Jednym z najważniejszych elementów normy jest uwzględnienie różnorodnych warunków gruntowych i środowiskowych. Na przykład, rodzaj gleby oraz poziom wód gruntowych mają kluczowe znaczenie dla decyzji o zastosowaniu odpowiednich osłon kabli, takich jak rury ochronne.
Ponadto, dokument precyzyjnie określa metody zabezpieczania kabli, co jest istotne w kontekście ochrony przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych. Taka staranność ma bezpośredni związek z niezawodnością przesyłu energii. Norma reguluje także kwestie związane z oznaczaniem tras kablowych. Dobre praktyki, takie jak stosowanie folii ostrzegawczych, są niezbędne do minimalizacji ryzyka przypadkowych uszkodzeń w trakcie prac budowlanych.
Dzięki wprowadzeniu N-SEP-E-004, standardy instalacji zostały ujednolicone, co znacząco poprawia bezpieczeństwo użytkowników i niweluje ryzyko awarii w sieciach energetycznych.
Jakie są wymagania dla głębokości wykopania kabli energetycznych?
Wymagania dotyczące głębokości układania kabli energetycznych określa norma N-SEP-E-004. Wysokość, na jakiej powinny być umieszczone kable, uzależniona jest od ich napięcia oraz specyfiki terenu. Dla różnych napięć kable należy kłaść na następujących głębokościach:
- kable z napięciem do 1 kV – co najmniej 50 cm w chodnikach, a w innych lokalizacjach – 70 cm,
- kable w przedziale od 1 kV do 20 kV – minimalna głębokość 80 cm,
- kable powyżej 30 kV – co najmniej 1 metr,
- w obszarach rolnych dla kabli do 20 kV – głębokość zwiększona do 90 cm.
W trudnych warunkach glebowych, na przykład na skalistym podłożu, można stosować dodatkowe zabezpieczenia, jak rury ochronne lub mieszanki piasku z cementem, co pozwala na obniżenie wymagań dotyczących głębokości. Właściwe przestrzeganie tych wytycznych jest niezwykle istotne dla zapewnienia bezpieczeństwa oraz niezawodności instalacji, umożliwiając ochronę kabli przed uszkodzeniami związanymi z pracami ziemnymi oraz oddziaływaniem czynników zewnętrznych. Skrupulatne stosowanie się do tych zasad minimalizuje ryzyko awarii i poprawia trwałość całej instalacji.
Jak głęboko należy zakopać kabel elektryczny w ziemi?
Głębokość, na jaką należy zakopać kabel elektryczny, odgrywa niezwykle istotną rolę zarówno dla jego funkcjonowania, jak i dla bezpieczeństwa użytkowników. Kable, które są przystosowane do napięcia do 1 kV, powinny być umieszczone minimum 50 cm pod powierzchnią, szczególnie w miejscach, gdzie znajdują się płyty chodnikowe. W pozostałych lokalizacjach zalecana głębokość to przynajmniej 70 cm. Natomiast dla kabli z napięciem powyżej 1 kV, głębokość wynosi zwykle od 80 do 100 cm.
W obszarach rolniczych wskazane jest, aby kable były zakopane jeszcze głębiej, co znacznie zmniejsza ryzyko ich uszkodzenia podczas prac polowych. Dodatkowo, ważne jest, aby brać pod uwagę warunki gruntowe, takie jak:
- typ gleby,
- istnienie innych podziemnych instalacji.
W trudnych warunkach, np. na terenach skalistych, warto rozważyć zastosowanie rur ochronnych lub alternatywnych zabezpieczeń. To podejście może zredukować wymagania dotyczące głębokości zakopania. Przestrzeganie norm, takich jak N-SEP-E-004, ma kluczowe znaczenie w kontekście zapewnienia wysokiego poziomu bezpieczeństwa. Oznakowanie trasy kablowej folią ostrzegawczą dodatkowo zabezpiecza kabel przed ewentualnymi uszkodzeniami w przyszłości.

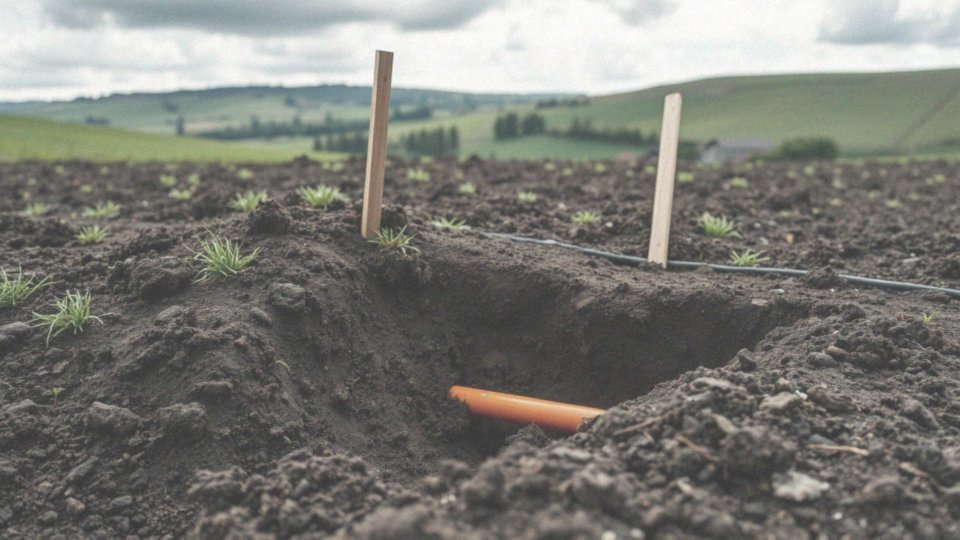

Od czego zależy głębokość układania kabli elektrycznych w ziemi?
Głębokość, na jakiej powinny być układane kable elektryczne w ziemi, zależy od wielu istotnych czynników. Jednym z najważniejszych jest napięcie znamionowe. Kable pracujące przy wyższych napięciach muszą być zakopane głębiej, aby zagwarantować odpowiednie bezpieczeństwo. Na przykład, w przypadku kabli o napięciu do 1 kV, zaleca się min. 50 cm głębokości. W rejonach narażonych na uszkodzenia, warto pomyśleć o jeszcze większej głębokości.
Rodzaj terenu ma również znaczenie dla tego, jak głęboko układać kable. W obszarach rolniczych, gdzie ryzyko uszkodzeń jest wysokie, zaleca się zakopanie ich na głębokość nawet do 90 cm. Warunki gruntowe, takie jak typ gleby czy poziom wód gruntowych, również wpływają na decyzję o głębokości.
W trudnych warunkach, jak w skalistym podłożu, istnieje możliwość zastosowania mniejszej głębokości, jednak w takim przypadku warto zastosować dodatkowe osłony, na przykład rury ochronne. Nie możemy również zapominać o innych podziemnych instalacjach, takich jak rury czy kable telekomunikacyjne.
Ważne jest, aby zachować odpowiednie odległości między przewodami, co pozwoli uniknąć ewentualnych uszkodzeń. Dodatkowo, lokalne przepisy oraz normy, takie jak N-SEP-E-004, regulują szczegółowe wymagania dotyczące głębokości układania kabli. Przestrzeganie tych zasad jest kluczowe dla minimalizacji ryzyka uszkodzeń oraz zapewnienia bezpieczeństwa całej instalacji elektrycznej.
Jakie osłony kabli są zalecane podczas instalacji podziemnych?
Podczas instalacji kabli podziemnych kluczowe jest ich właściwe zabezpieczenie. Osłony kabli odgrywają istotną rolę w ochronie przed:
- mechanicznymi uszkodzeniami,
- wilgocią,
- różnorodnymi czynnikami zewnętrznymi.
Zazwyczaj używa się rur karbowanych z PVC oraz plastikowych osłon, które skutecznie chronią kable w trakcie zasypywania wykopu i późniejszych prac ziemnych. Warto również pamiętać o odpowiedniej podsypce; piasek lub jego mieszanka z cementem działa jako amortyzator, co zapewnia dodatkową ochronę przed naciskiem gruntu. W rejonach o większym ryzyku uszkodzeń, takich jak okolice dróg, warto zainwestować w dodatkowe zabezpieczenia, takie jak:
- betonowe płyty,
- koryta kablowe.
Te elementy znacząco podnoszą poziom bezpieczeństwa, a także pomagają zminimalizować ryzyko uszkodzeń. Nie można również zapomnieć o folii ostrzegawczej, która informuje o obecności kabli, co jest szczególnie pomocne podczas przyszłych prac budowlanych. Właściwy dobór osłon powinien opierać się na rodzaju instalacji, warunkach gruntowych oraz obowiązujących przepisach lokalnych. Solidne zabezpieczenie kabli ma znaczący wpływ na ich trwałość oraz bezpieczeństwo użytkowania.
Jak oznaczać trasę kabli układanych w ziemi?
Oznaczanie tras kablowych, które są układane w ziemi, odgrywa kluczową rolę w zapobieganiu przypadkowym uszkodzeniom. Najczęściej korzysta się z folii ostrzegawczej, umieszczanej na głębokości od 20 do 30 centymetrów pod powierzchnią ziemi.
Kolor folii jest bardzo istotny – jaskrawy niebieski wskazuje na kable o napięciu do 1 kV, natomiast intensywny czerwony oznacza kable, które obsługują napięcie powyżej tej wartości.
Innymi popularnymi metodami oznaczania tras są:
- siatki ostrzegawcze,
- płyty z tworzyw sztucznych.
Dobrze jest także stworzyć dokumentację obejmującą trasę kablową, która zawiera istotne informacje o jej przebiegu, głębokości oraz typach kabli.
W przypadku długich tras kablowych, zamontowanie stałych oznaczeń, takich jak słupki z odpowiednimi tabliczkami informacyjnymi, to znakomity pomysł, który zdecydowanie poprawia widoczność i minimalizuje ryzyko uszkodzeń.
Dokładne oznaczenie trasy kablowej jest niezbędne dla bezpieczeństwa przyszłych prac ziemnych, ponieważ pomaga zapobiegać wypadkom oraz uszkodzeniom kabli. Przestrzeganie tych zasad znacząco zwiększa bezpieczeństwo nie tylko osób pracujących w pobliżu, ale także samo korzystanie z instalacji elektroenergetycznych.
Na co zwrócić uwagę przy układaniu kabli w różnych warunkach gruntowych?
Podczas instalacji kabli w różnych typach gruntów istotne jest uwzględnienie kilku kluczowych kwestii, które mają znaczący wpływ na trwałość oraz bezpieczeństwo całego systemu. Przede wszystkim warto dokładnie ocenić charakterystykę podłoża i jego właściwości. Na przykład:
- w przypadku gleby piaszczystej zaleca się, by umieszczać kable na piasku, co znacząco poprawia zarówno izolację termiczną, jak i mechaniczną,
- w glebach gliniastych konieczne będzie zastosowanie dodatkowych osłon, takich jak rury ochronne, które zabezpieczają kabel przed szkodliwymi skutkami wilgoci oraz naciskiem,
- w przypadku twardych czy skalistych gruntów, szczególnie ważne jest usunięcie ostrych kamieni z wykopu, aby zminimalizować ryzyko uszkodzeń kabla,
- poziom wód gruntowych to kolejny istotny aspekt, który może prowadzić do korozji izolacji,
- w trudnych warunkach pomocne mogą być kable o zwiększonej odporności na mechaniczne uszkodzenia oraz korozję,
- dodatkowe zabezpieczenia, takie jak geosyntetyki czy membrany, również przyczyniają się do wydłużenia żywotności instalacji.
Również klasyfikacja gruntu wpływa na wymogi dotyczące głębokości układania kabli. W obszarach o niskiej rezystywności cieplnej, na przykład w glebach gliniastych, można napotkać trudności z odprowadzaniem ciepła, co warto mieć na uwadze podczas projektowania. Odpowiednie przygotowanie miejsca i dostosowanie instalacji do panujących warunków środowiskowych to kluczowe elementy, które znacznie zwiększają bezpieczeństwo oraz efektywność przesyłu energii w kablach układanych w ziemi.

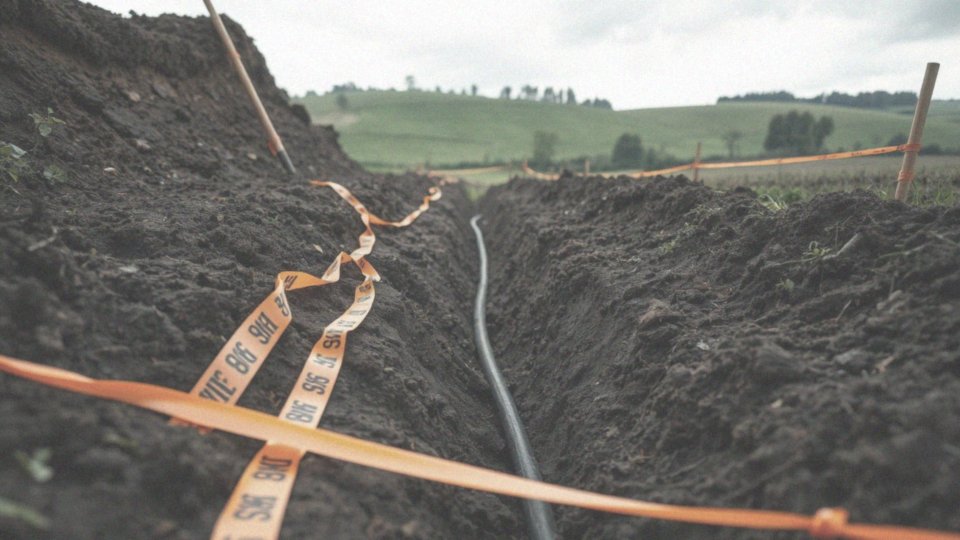

Jakie są konsekwencje nieprzestrzegania przepisów przy zakopaniu kabli?
Ignorowanie zasad podczas układania kabli elektrycznych może prowadzić do poważnych konsekwencji. Przede wszystkim, niewłaściwe rozmieścienie kabli zwiększa ryzyko ich uszkodzenia, co może powodować:
- przerwy w dostawie energii,
- wysokie wydatki związane z naprawami,
- przypadkowe uszkodzenia przez sprzęt budowlany w trakcie prac ziemnych.
Bezpieczeństwo użytkowników to kolejny kluczowy aspekt. Brak właściwych osłon i oznaczeń podnosi ryzyko porażenia prądem, co dotyczy zarówno osób pracujących w okolicy, jak i użytkowników instalacji. W skrajnych przypadkach błędna instalacja może prowadzić do zagrożeń pożarowych, zagrażających życiu i zdrowiu ludzi. Przepisy, takie jak norma N-SEP-E-004, mają na celu eliminowanie takich niebezpieczeństw.
Ignorowanie tych zasad niesie ze sobą finansowe straty związane z naprawami oraz odpowiedzialność cywilną za szkody wyrządzone innym. Osoby odpowiedzialne za układanie kabli mogą ponieść kary finansowe nałożone przez organy nadzoru budowlanego, co tylko zwiększa skutki nieprzestrzegania norm. Dlatego niezwykle istotne jest, aby prace związane z instalacjami elektrycznymi były realizowane zgodnie z obowiązującymi przepisami.
