Spis treści
Jakie kable ziemne można zastosować w domu?
W domowych systemach elektrycznych najczęściej można spotkać kable ziemne typu YKY oraz YAKY. Kable YKY, wykonane z miedzi, charakteryzują się:
- doskonałą przewodnością,
- wysoką wytrzymałością,
- idealnym wyborem do instalacji wymagających dużej efektywności w długim okresie eksploatacji.
Z tego powodu YKY są szczególnie preferowane w sytuacjach, gdzie występuje znaczne obciążenie. Z drugiej strony, kable YAKY, które są produkowane z aluminium, stanowią tańszą opcję. Przykro jednak mówić, że ich odporność na uszkodzenia mechaniczne jest ograniczona, co może wpływać na ogólne bezpieczeństwo instalacji.
Decydując się na zakup kabla, warto rozważyć:
- specyfikę konkretnej instalacji elektrycznej,
- wszelkie aspekty bezpieczeństwa,
- prognozowane obciążenie,
- warunki montażu kabli.
Te elementy odgrywają kluczową rolę w wyborze właściwych komponentów. Właściwie dobrany kabel ziemny nie tylko gwarantuje efektywne zasilanie, ale także zapewnia bezpieczeństwo użytkowników. Choć kable miedziane są droższe, w dłuższej perspektywie mogą okazać się bardziej korzystną inwestycją, biorąc pod uwagę ich wyjątkowe właściwości.
Jakie czynniki wpływają na wybór odpowiedniego kabla ziemnego?
Wybierając odpowiedni kabel ziemny, warto wziąć pod uwagę kilka kluczowych aspektów:
- obciążenie prądowe oraz długość trasy kablowej są fundamentalnymi czynnikami,
- liczba żył, dopasowana do specyfiki danej aplikacji, w przypadku instalacji wymagających napięcia 0,6/1 kV,
- rodzaj gruntu, który wpływa na dobór zabezpieczeń chroniących kabel przed mechanicznymi uszkodzeniami oraz niekorzystnymi warunkami atmosferycznymi,
- głębokość, na jakiej zostanie ułożony kabel, zwłaszcza w miejscach z intensywnymi pracami budowlanymi,
- warunki środowiskowe, sugerujące użycie kabli o wysokiej odporności na skrajne temperatury oraz dużą wilgotność.
Cechy materiałów, które mają przetrwać trudne warunki atmosferyczne, są niezbędne dla zapewnienia bezpieczeństwa całego systemu elektroenergetycznego. Podczas planowania przyszłej rozbudowy instalacji warto również pomyśleć o zastosowaniu kabli o większym przekroju. Dzięki temu, w przyszłości, łatwiej będzie zwiększyć obciążenie bez potrzeby wymiany już istniejącego kabla. Ostatecznie, dobór odpowiedniego kabla powinien uwzględniać wszystkie wymienione czynniki, aby zapewnić niezawodność oraz długoterminowe bezpieczeństwo systemu elektrycznego.

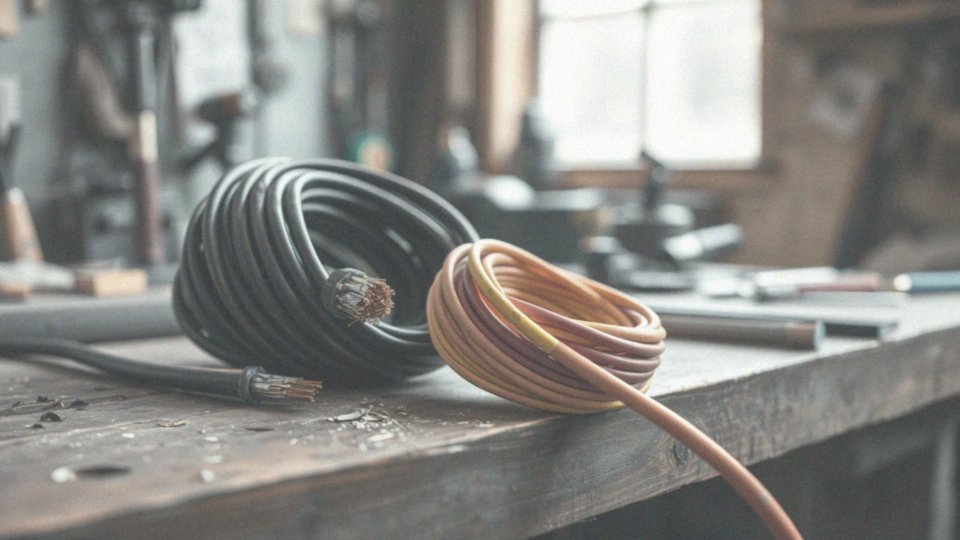

Jakie są kluczowe właściwości kabli YKY i YAKY?
Kable YKY i YAKY różnią się zarówno materiałami, jak i parametrami technicznymi. Kable YKY, dzięki przewodom miedzianym, zapewniają:
- świetną przewodność,
- dużą odporność na różnorodne uszkodzenia mechaniczne.
Izolacja wykonana z polwinitu dodatkowo zabezpiecza je przed niekorzystnymi wpływami środowiskowymi, co znacząco wydłuża ich żywotność. Dlatego często sięgają po nie w miejscach, gdzie liczy się nie tylko efektywność, ale także niezawodność działania.
Z kolei kable YAKY, z żyłami aluminiowymi, charakteryzują się:
- niższą wagą,
- niższymi kosztami produkcji.
Mimo to mają słabszą przewodność prądu, co może być istotnym ograniczeniem. Budowa kabli YAKY sprawia, że są bardziej podatne na uszkodzenia mechaniczne. Izolacja z polwinitu zapewnia im podstawową ochronę, jednak ze względu na niższą trwałość materiału, ich stosowanie powinno być dobrze przemyślane, zwłaszcza w warunkach, gdzie ryzyko uszkodzeń jest większe.
Dlatego przy wyborze między kablami YKY a YAKY warto dostosować decyzję do specyfiki danej instalacji oraz warunków użytkowania, w jakich będą one funkcjonować.
Jak działa przewodność prądu w kablach YKY i YAKY?
Przewodność prądu w kablach YKY i YAKY odgrywa kluczową rolę w elektrycznych systemach. Kable YKY, zbudowane z miedzi, charakteryzują się niskim oporem elektrycznym, co skutkuje minimalizacją strat energii oraz ograniczeniem nagrzewania się. To z kolei podnosi zarówno bezpieczeństwo, jak i efektywność ich działania.
Z kolei kable YAKY, wykonane z aluminium, oferują wyższą przewodność, choć wiąże się to z większymi stratami energetycznymi. Ich zdolność do pracy w wyższych temperaturach przekłada się jednak na długotrwałość.
Decyzja o tym, który rodzaj kabla zastosować, powinna być podyktowana:
- specyfiką danej aplikacji,
- przewidywanym obciążeniem prądowym,
- długością trasy kablowej,
- warunkami środowiskowymi.
Dobrze dobrane parametry pozwalają maksymalizować wydajność całego systemu elektrycznego. Świadomość różnic w przewodności pomiędzy tymi kablami ułatwia podejmowanie bardziej świadomych decyzji dotyczących projektów i użytkowania instalacji elektrycznych.
Jakie są zalety stosowania kabli miedzianych w instalacjach elektrycznych?
Kable miedziane, znane jako YKY, oferują szereg korzyści w zakresie instalacji elektrycznych, co czyni je idealnym rozwiązaniem w różnych zastosowaniach. Przede wszystkim ich miedziane żyły zapewniają doskonałą przewodność prądu, co przekłada się na mniejsze straty energii. Dodatkowo, miedź wykazuje odporność na korozję i uszkodzenia mechaniczne, co sprawia, że te kable są znacznie bardziej trwałe niż aluminiowe.
Elastyczność kabli YKY ułatwia ich instalację w trudno dostępnych miejscach, co ma kluczowe znaczenie podczas prac budowlanych czy remontowych. Co więcej, ich niezawodność znacząco poprawia bezpieczeństwo całej instalacji elektrycznej.
Choć inwestycja w kable miedziane może być wyższa, to jednak takie wydatki przynoszą wymierne korzyści na dłuższą metę. Wysoka przewodność pozwala na zmniejszenie kosztów eksploatacyjnych, co z kolei przyczynia się do bardziej efektywnego zużycia energii.
W systemach z dużymi obciążeniami, wybór miedzianych kabli jest najczęściej preferowany, dzięki ich znakomitym parametrom technicznym, które zapewniają efektywność i bezpieczeństwo pracy systemów elektronicznych. Ponadto, w sytuacjach wymagających konserwacji czy napraw, kable YKY łatwo można dostosować do zmieniających się potrzeb, co tylko zwiększa ich popularność zarówno w budownictwie, jak i w przemyśle.
Jakie aplikacje mają kable ziemne w budownictwie mieszkaniowym?
Kable ziemne odgrywają kluczową rolę w sektorze budownictwa mieszkaniowego. Umożliwiają zasilanie różnorodnych urządzeń oraz systemów, zarówno w domach, jak i w budynkach gospodarczych. Ich lokalizacja pod ziemią chroni je przed niekorzystnymi warunkami atmosferycznymi, co przekłada się na ich wytrzymałość i bezpieczeństwo.
Wśród ich wielu zastosowań szczególnie wyróżniają się:
- oświetlenie ogrodowe,
- oświetlenie elewacyjne.
Te systemy znacząco podnoszą estetykę otoczenia. Dodatkowo, rosnąca popularność instalacji fotowoltaicznych stawia przed nimi nowe wymagania – kable ziemne są niezbędne, by te systemy mogły działać w pełni efektywnie. W kontekście zintegrowania nowoczesnych systemów grzewczych, takich jak pompy ciepła, również odgrywają kluczową rolę.
Co więcej, kable ziemne są odporne na uszkodzenia mechaniczne, co jest niezwykle ważne w miejscach o dużym natężeniu ruchu lub w trakcie prac budowlanych. Umieszczając kable pod ziemią, można również poprawić estetykę przestrzeni, likwidując potrzebę instalacji przewodów na powierzchni.
Przy wyborze odpowiednich kabli warto zwrócić uwagę na ich specyfikację, w tym materiały użyte do produkcji, takie jak miedź czy aluminium, oraz parametry techniczne, które muszą być dostosowane do wymagań konkretnej instalacji.
Jak prawidłowo przygotować wykop dla kabla ziemnego?
Przygotowanie wykopu pod kabel ziemny to proces, który wymaga dużej staranności i przemyślanego planowania. Na początku należy określić trasę, którą kabel ma podążać. Kolejnym krokiem jest wykopanie dołu o głębokości co najmniej 80 cm.
Ważne, aby na dnie tego wykopu umieścić około 10-centymetrową warstwę piasku, która będzie chronić kabel przed ewentualnymi uszkodzeniami mechanicznymi. Stabilność ścian wykopu jest również istotna, ponieważ pomaga zminimalizować ryzyko osunięcia się ziemi. Dobrze jest też sprawdzić, czy wewnątrz nie ma ostrych przedmiotów, takich jak
- kamienie,
- gruz.
Gdy kabel zostanie umieszczony w przygotowanym miejscu, ponownie przykrywamy go piaskiem, a następnie ziemią, co zapewnia dodatkową warstwę ochronną. Kluczowe jest, by wszystkie te działania odbywały się zgodnie z normami bezpieczeństwa, co w przyszłości zmniejszy ryzyko uszkodzeń. Dlatego tak istotne jest, aby wykop był odpowiednio przygotowany, co zwiększy trwałość i niezawodność całej instalacji elektrycznej.
Jaką głębokość powinien mieć wykop dla kabli ziemnych?
Zalecana głębokość, na jakiej powinny być układane kable ziemne, wynosi zazwyczaj 80 cm. Takie położenie chroni je przed ewentualnymi uszkodzeniami mechanicznymi oraz wpływem niekorzystnych warunków atmosferycznych, takich jak mróz. W rejonach, gdzie ryzyko uszkodzeń jest większe, na przykład w pobliżu tras wykorzystywanych przez pojazdy, głębokość powinna wynosić co najmniej 1 metr.
Umiejscowienie kabli poniżej strefy przemarzania gruntu znacząco zmniejsza ryzyko uszkodzeń wynikających z wahań temperatur. Kiedy planujemy wykop, warto także uwzględnić inne podziemne instalacje oraz potencjalne przeszkody, które mogą wpłynąć na wybór odpowiedniej głębokości. Starannie wykonane przygotowania zgodnie z tymi zaleceniami podnoszą bezpieczeństwo oraz trwałość zainstalowanych kabli.
Dodatkowo, aby jeszcze bardziej uchronić kable przed mechanicznymi uszkodzeniami, warto rozważyć zastosowanie rur osłonowych.
Jakie materiały należy używać do zabezpieczenia kabli w ziemi?
Aby skutecznie zabezpieczyć kable w ziemi, kluczowe jest zastosowanie odpowiednich materiałów, które zapewniają ochronę przed:
- uszkodzeniami mechanicznymi,
- niekorzystnymi warunkami atmosferycznymi.
Na dnie wykopu warto umieścić warstwę piasku o grubości około 10 centymetrów, która działa jak naturalna amortyzacja, zmniejszając ryzyko uszkodzenia przez ostre przedmioty. Kable powinny być umieszczane w osłonowych rurach, takich jak rury karbowane, co dodatkowo chroni je przed uszkodzeniami, zwłaszcza w obszarach narażonych na osuwiska. Nie można również zapomnieć o folii ostrzegawczej, którą należy umieścić nad kablami przed zasypaniem wykopu. Ten znak sygnalizuje obecność instalacji podziemnych, co jest niezwykle pomocne w unikaniu przypadkowych uszkodzeń podczas późniejszych prac budowlanych.
W miejscach, gdzie kable się łączą, istotne jest użycie muf kablowych. Te elementy zapewniają odpowiednią izolację oraz ochronę przed wilgocią, co znacząco wpływa na długowieczność całej instalacji. Wykorzystanie tych metod zabezpieczeń ma na celu nie tylko efektywne, ale także bezpieczne funkcjonowanie systemów elektrycznych, a także redukcję ryzyka awarii oraz uszkodzeń w przyszłości.
Jakie są zasady układania kabli ziemnych?
Podczas układania kabli ziemnych istotne jest przestrzeganie kilku fundamentalnych zasad, które wpływają na bezpieczeństwo oraz efektywność tego procesu. Kable powinny być umieszczane w prostych liniach, aby uniknąć nadmiernych naprężeń oraz ostrych zakrętów, co z kolei zapobiega mechanicznym uszkodzeniom i zwiększa ich trwałość. Ważne jest również, aby kable układać na minimalnej głębokości wynoszącej co najmniej 80 cm, co chroni je przed uszkodzeniami oraz niekorzystnym wpływem warunków atmosferycznych. W rejonach o intensywnym ruchu, głębokość ta powinna wynosić nawet 1 metr. Kable należy także umiejscawiać poniżej strefy przemarzania gruntu, co minimalizuje ryzyko uszkodzeń spowodowanych wahaniami temperatury.
Dobrze jest również zastosować:
- odpowiednie oznaczenia,
- folię ostrzegawczą nad kablami,
- zachowanie odpowiednich odstępów z innymi instalacjami.
Wszystkie te elementy pozwalają na szybsze zlokalizowanie kabli i unikanie przypadkowych zranień w przyszłości. Staranność w przygotowaniu warunków podczas układania kabli ziemnych jest kluczowa nie tylko dla ich długowieczności, ale także dla bezpieczeństwa. Warto też zwrócić uwagę na zastosowanie muf kablowych w miejscach linii złączeniowych, gdyż zapewniają one skuteczną izolację oraz ochronę przed wilgocią, co pozytywnie wpływa na ogólną trwałość całej instalacji.

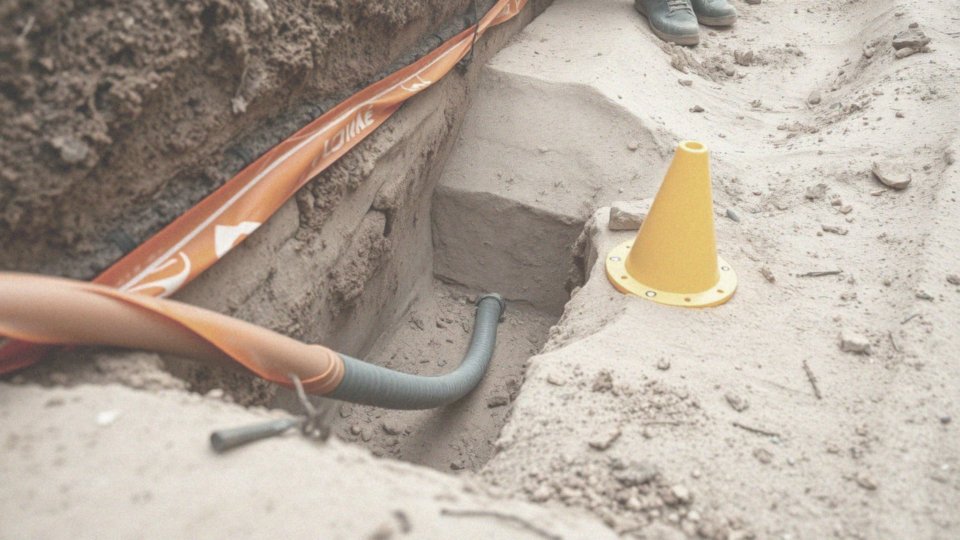

Jakie uszkodzenia mechaniczne mogą wystąpić podczas układania kabli?
Podczas układania kabli ziemnych istnieje kilka zagrożeń związanych z uszkodzeniami mechanicznymi. Najbardziej powszechnymi problemami są:
- przecięcia,
- naderwania izolacji,
- uszkodzenia żył,
- zgniecenia kabli wywołane ciężkimi obiektami,
- przetarcie przewodów o ostre krawędzie wykopu.
Aby zminimalizować te ryzyka, niezwykle istotne jest staranne przygotowanie wykopu. Powinien on mieć głębokość przynajmniej 80 cm, a dno warto wyściełać 10-centymetrową warstwą piasku, która działa jako naturalna amortyzacja. Ponadto, podczas instalacji istotne jest korzystanie z odpowiednich narzędzi. Należy unikać nadmiernego użycia siły, ponieważ może to skutkować niepożądanym naprężeniem kabli. Warto również pamiętać, że izolacja polwinitowa znacząco podnosi odporność kabli na działanie czynników zewnętrznych, dlatego warto ją dokładnie skontrolować przed przystąpieniem do układania. Osłona kabli oraz ich zabezpieczenie przed ostrymi przedmiotami mogą znacząco poprawić trwałość całej instalacji. Dbanie o te szczegóły bez wątpienia wpływa na bezpieczeństwo użytkowania kabli, redukując ryzyko awarii i problemów z ich działaniem.
Jakie są często występujące błędy przy układaniu kabli ziemnych?
Podczas układania kabli ziemnych łatwo popełnić błędy, które mogą zagrażać zarówno bezpieczeństwu, jak i niezawodności instalacji elektrycznych. Warto zwrócić uwagę na kilka najczęściej występujących problemów:
- niewłaściwa głębokość wykopu, która powinna wynosić minimum 80 cm, aby zredukować ryzyko uszkodzeń mechanicznych,
- korzystanie z uszkodzonych kabli, co prowadzi do awarii instalacji,
- umieszczanie ochronnej warstwy piasku o grubości około 10 cm, która ma kluczowe znaczenie dla amortyzacji kabli i ochrony ich przed ostrymi przedmiotami w gruncie,
- nieodpowiednie łączenie kabli, jak pominięcie mufy, co może skutkować słabym przewodnictwem i zwiększać ryzyko zwarć,
- pomijanie folii ostrzegawczej, która powinna znajdować się nad kablami, co może prowadzić do przypadkowych uszkodzeń w czasie kolejnych prac budowlanych,
- nadmierne naprężanie kabla w trakcie instalacji oraz układanie go blisko ostrych przedmiotów, co może prowadzić do poważnych uszkodzeń mechanicznych.
W miejscach, gdzie występuje zwiększone ryzyko uszkodzeń, zaleca się stosowanie rur osłonowych, które skutecznie chronią kable w trudnych warunkach. Starając się uniknąć tych błędów, można zapewnić efektywność oraz bezpieczeństwo instalacji elektrycznych w naszych domach. Najważniejsze, aby zawsze stawiać bezpieczeństwo na pierwszym miejscu.
Jakie rolę pełnią mufy i złączki w instalacjach elektrycznych?
Mufy kablowe oraz złączki elektryczne odgrywają kluczową rolę w systemach elektrycznych. Ich obecność zapewnia trwałość i bezpieczeństwo połączeń między przewodami. Mufy kablowe, stosowane w przypadku łączenia kabli w ziemi, skutecznie chronią złącza przed działaniem wilgoci i innymi niekorzystnymi warunkami atmosferycznymi, co jest szczególnie istotne w trudnych gruntach. Solidnie wykonana mufka gwarantuje szczelność oraz długowieczność połączeń, co znacząco zmniejsza ryzyko awarii spowodowanych wilgocią.
Z kolei złączki elektryczne są nieodzowne przy łączeniu przewodów w skrzynkach rozgałęźnych oraz innych komponentach instalacji. Właściwy dobór złączek ma ogromne znaczenie dla stabilności połączeń i zgodności z normami bezpieczeństwa. Jakość tych elementów ma bezpośredni wpływ na minimalizowanie ryzyka zwarć, co w efekcie pozwala na efektywne przewodzenie prądu.
W kontekście instalacji elektrycznych, umiejętne wykorzystanie muf i złączek jest kluczowe dla zapewnienia zarówno bezpieczeństwa, jak i niezawodności całego systemu. Nieodpowiednio dopasowane lub uszkodzone elementy mogą prowadzić nie tylko do usterek, ale w skrajnych sytuacjach również do pożarów lub porażeń prądem. Dlatego staranny dobór i montaż tych akcesoriów, zgodny z zaleceniami producentów, jest niezwykle ważny. Tylko wtedy można zredukować ryzyko awarii i znacząco zwiększyć efektywność instalacji elektrycznej.

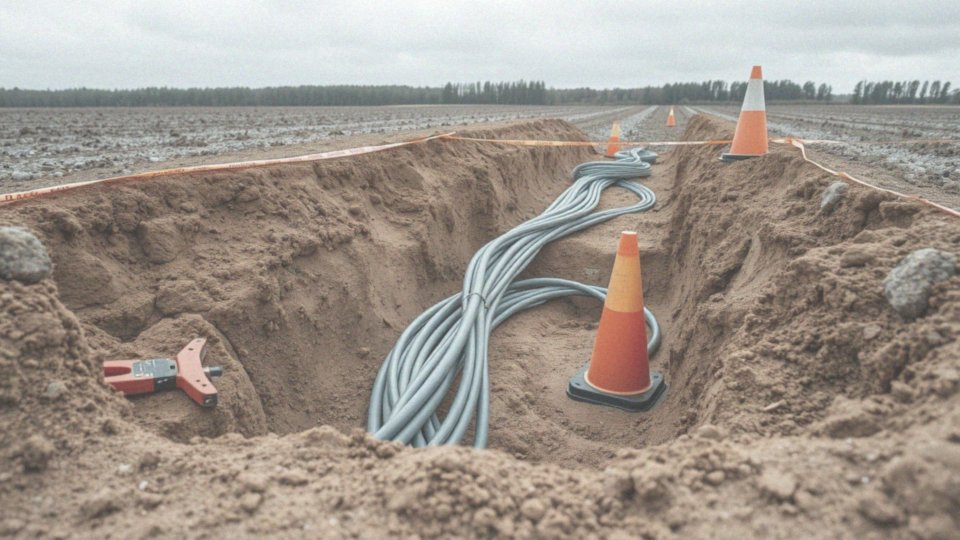

Jakie są bezpieczne metody montażu kabli ziemnych?
Aby zapewnić bezpieczny montaż kabli ziemnych, warto przestrzegać kilku fundamentalnych zasad:
- odłączenie zasilania przed przystąpieniem do prac,
- korzystanie z właściwych narzędzi oraz środków ochrony osobistej, takich jak rękawice i okulary,
- działanie zgodnie z zaleceniami producenta podczas układania kabli,
- unikanie zbyt dużych naprężeń czy ostrych zakrętów,
- w używaniu muf kablowych do łączenia kabli, co gwarantuje właściwą izolację oraz ochronę przed wilgocią,
- staranna kontrola połączeń oraz wykonywanie pomiarów elektrycznych po zakończeniu prac,
- zabezpieczanie kabli przed niekorzystnymi warunkami atmosferycznymi, takimi jak deszcz czy mróz,
- zabezpieczanie kabli przed potencjalnymi uszkodzeniami mechanicznymi,
- zapewnienie odpowiedniej głębokości, na jakiej będą umieszczone kable, oraz o materiałach, które posłużą do ich osłony.
Dzięki tym środkom znacznie wydłużysz ich żywotność oraz zminimalizujesz ryzyko uszkodzeń w przyszłości.
Jak zabezpieczyć kabel ziemny przed działaniem czynników atmosferycznych?
Ochrona kabli ziemnych przed szkodliwym wpływem czynników atmosferycznych jest niezwykle istotna dla ich długowieczności oraz bezpiecznego funkcjonowania instalacji elektrycznych. Kable te są narażone na działanie wilgoci, skrajnych temperatur oraz promieniowania UV. Warto zatem zastosować kilka sprawdzonych sposobów zabezpieczenia:
- odpowiedni wybór izolacji kabli, takich jak polwinitowa, stanowi podstawową ochronę,
- układanie kabli poniżej strefy przemarzania gleby minimalizuje ryzyko uszkodzeń spowodowanych wahaniami temperatury,
- w miejscach o dużej wilgotności dobrze jest stosować mufy kablowe i złącza o podwyższonej szczelności,
- rury osłonowe chronią kable przed uszkodzeniami mechanicznymi oraz niekorzystnymi warunkami atmosferycznymi,
- oznakowanie terenu z podziemnymi instalacjami folią ostrzegawczą zwiększa bezpieczeństwo podczas prac budowlanych.
Łączenie wszystkich wymienionych metod gwarantuje długotrwałą i niezawodną pracę instalacji elektrycznej oraz podnosi bezpieczeństwo jej użytkowników.
Jak ochrona kabli ziemnych przed wilgocią podnosi ich trwałość?
Ochrona kabli ziemnych przed wilgocią jest niezwykle istotna, aby zapewnić im długowieczność oraz efektywność. Nadmiar wilgoci prowadzi do korozji metalowych elementów, co w konsekwencji obniża przewodność prądu i zwiększa ryzyko wystąpienia zwarć oraz awarii elektrycznych.
Dlatego tak ważne jest, aby skutecznie zabezpieczyć te elementy przed niekorzystnym działaniem wody. Kluczowym środkiem ochrony jest wykorzystanie wysokiej jakości izolacji. Przykładowo, izolacja polwinitowa doskonale zapobiega wnikaniu wilgoci oraz chroni wewnętrzne materiały przed degradacją.
Dodatkowo, mufy kablowe i złączki o podwyższonej szczelności stanowią ochronę połączeń przed wilgocią, co ma szczególne znaczenie w obszarach o dużej wilgotności.
Umieszczanie kabli w osłonowych rurach znacznie zwiększa ich odporność na wodę, tworząc barierę przed bezpośrednim kontaktem z wodami gruntowymi oraz zapewniając dodatkowe bezpieczeństwo mechaniczne.
Warto również zwrócić uwagę na odpowiednie przygotowanie koryta, w którym będą układane kable. Kluczowe jest usunięcie wszelkich ostrych przedmiotów, takich jak:
- kamienie,
- gruz,
- oraz dodanie piaskowej warstwy ochronnej na dnie wykopu.
Te kroki znacząco zmniejszają ryzyko uszkodzeń mechanicznych. Wszystkie te aspekty razem wzięte skutkują dłuższą żywotnością kabli oraz podnoszą bezpieczeństwo całej instalacji elektrycznej.
Jak dobór kabla wpływa na bezpieczeństwo instalacji elektrycznych?
Wybór odpowiednich kabli ma kluczowe znaczenie dla bezpieczeństwa instalacji elektrycznych. Odpowiedni przekrój kabla jest niezbędny, ponieważ zbyt mały może prowadzić do przegrzewania, co z kolei zwiększa ryzyko pożaru. Również niewłaściwa izolacja niesie ze sobą zagrożenie porażenia prądem. Podczas wyboru kabla warto zwrócić uwagę na kilka istotnych czynników, takich jak:
- obciążenie prądowe,
- długość trasy kablowej,
- warunki, w jakich będą one użytkowane.
Te czynniki mają znaczący wpływ na jakość izolacji. Na przykład, izolacja polwinitowa sprawdza się w różnych środowiskach, ale w miejscach o podwyższonej wilgotności konieczny jest dobór kabli z dodatkowymi zabezpieczeniami, takimi jak mufy i złączki zapewniające wysoką szczelność. Innym ważnym aspektem jest głębokość, na jakiej układane są kable, co minimalizuje ryzyko uszkodzeń mechanicznych wynikających z prac budowlanych. Również w kontekście elektrycznym, przewodność prądu w kablach YKY i YAKY odgrywa istotną rolę. Kable miedziane YKY charakteryzują się nie tylko lepszą przewodnością, ale także odpornością na korozję, co sprawia, że są bardziej trwałe. Niewłaściwy wybór kabli może prowadzić do poważnych uszkodzeń, co ma dalsze konsekwencje dla całego systemu elektrycznego. Z tego powodu warto skonsultować się z elektrykiem, który pomoże dobrać odpowiednie kable dostosowane do wymogów bezpieczeństwa i oczekiwań użytkowników. Staranne podejście do wyboru oraz montażu kabli znacznie podnosi poziom bezpieczeństwa instalacji elektrycznych, eliminując potencjalne zagrożenia i zapewniając niezawodność działania.
